Torno vertical automático de doble columna Ck5240

Overview

Información básica.

N º de Modelo.	CK5240
Accesorio de procesamiento	Metal
Carril de guía	Hidráulico
Portaherramientas	4
Fuente de alimentación	Presión hidráulica
Modo de control	Engranaje
Calificación automática	Manual
Modo de ajustes	Mesa
Precisión	Precisión
Certificación	CE, ISO 9001
Condición	Nuevo
Tipo de transporte	por mar
Palabra principal	Torno CNC
Control	Sistema CNC
Diámetro máximo de giro	5000 mm
Tamaño de la mesa de trabajo	4500 mm
Columna	Dos
Plazo de pago	T/T
El tiempo de entrega	45-100 días hábiles después de recibir el pago inicial
Documento	Manual de operación en inglés
Solicitud	Brida/válvula/piezas metálicas
Paquete de transporte	Caja de madera contrachapada
Especificación	Según qué modelo
Marca comercial	No
Origen	Dalián, China
Código hs	8458990000
Capacidad de producción	5000 PC/año

Empaquetado y entrega

Tamaño del paquete 360.00 cm * 220.00 cm * 230.00 cm Peso bruto del paquete 10000.000 kg

Descripción del Producto

DESCRIPCIÓN DE PRODUCCIÓN

Esta máquina es adecuada para herramientas de corte de acero y aleaciones de alta velocidad, herrajes para metales ferrosos, metales no ferrosos y algunas piezas no metálicas dentro y fuera del cilindro, extremos, ranurados de mecanizado de acabado rugoso, etc.
La máquina herramienta tiene una estructura de una sola columna. Se compone de un travesaño, un banco de trabajo, un mecanismo de elevación del travesaño, un portaherramientas vertical, un sistema de servoaccionamiento de CA, un dispositivo hidráulico y un gabinete de control eléctrico. La máquina herramienta está equipada con una cubierta protectora externa.

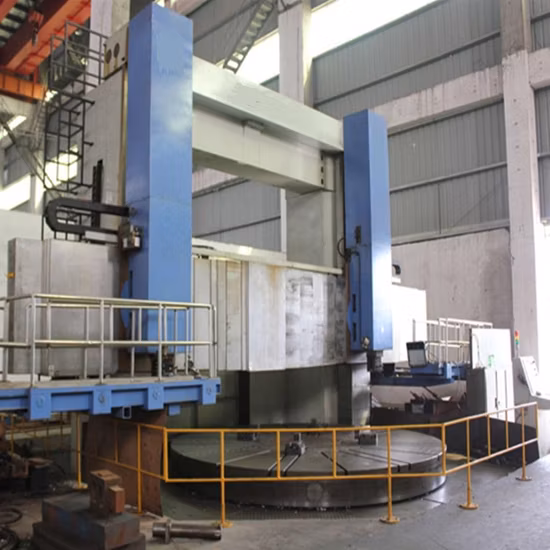

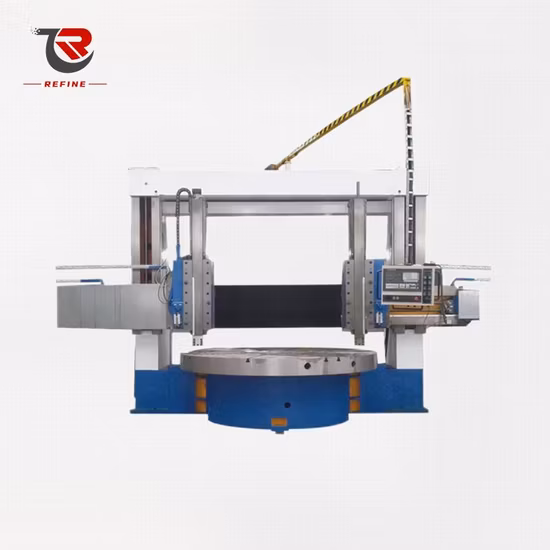

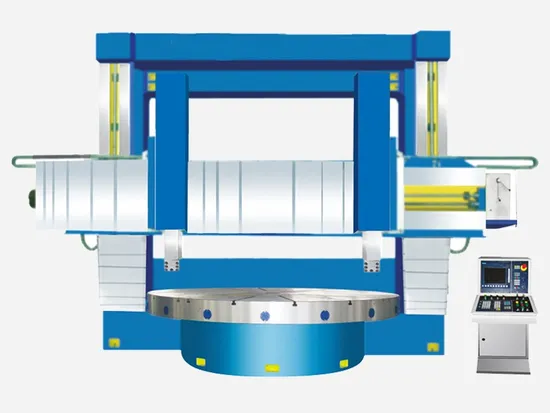

FOTOS DE LA MÁQUINA

PARÁMETROS

Nombre	Unidad	CK5225	CK5240	CK5250	CK5263	CK5280
Diámetro máximo de corte de la pieza de trabajo	milímetros	2500	4000	5000	6300	8000
Diámetro del banco de trabajo	milímetros	2250	3200	4500	5700	6300/7200
Altura máxima de la pieza de trabajo	milímetros	1600/2000	2000/2500/3150	2000/2500/3150	2500/3150/4000	3500/4000/5500
Peso máximo de la pieza de trabajo	t	15	32	50	80/125	60/80/150
Rango de velocidad del banco de trabajo	rpm	2~63	0,5~45	0,5~40	0,5~40	0,32~32
Serie de velocidad del banco de trabajo	paso	dos marchas sin paso	dos marchas sin paso	dos marchas sin paso	dos marchas sin paso	dos marchas sin paso
Potencia del motor principal	kilovatios	DC55	DC55	DC75	DC90	DC132
Par máximo en el banco de trabajo	kn.m	63	63	100	150	200

CARACTERÍSTICAS DE LA MÁQUINA

ESTRUCTURA DEL BANCO DE TRABAJO: La tabla par consiste en el banco de trabajo, la base de la mesa, los componentes del husillo y los componentes de la transmisión. El banco de trabajo y la base del banco de trabajo respectivamente para la estructura de fundición general, el uso de hierro fundido de alta resistencia y baja tensión, el tratamiento de envejecimiento de grado HT250 tiene suficiente rigidez. fuerza y ​​estabilidad. Rodamientos para banco de trabajo que utilizan rodamientos de rodillos cilíndricos cortos de doble hilera de alta precisión de la serie NN30, ajustando el juego radial para garantizar una mesa giratoria de alta precisión y una alta vida útil. Riel guía del banco de trabajo para guía hidrostática de corriente constante, para garantizar un banco de trabajo estable a largo plazo. ESTACIÓN HIDRÁULICA Sistema de presión estática de mesa, sistema de transmisión principal, sistema de sujeción de vigas transversales, sistema de equilibrio hidráulico del ariete de torreta vertical. Mesa del sistema de presión estática junto a la bomba de aceite, el aceite a presión estática se asigna a cada piscina de aceite, la altura de la mesa ajusta el alcance de 0,06 a 0,15 mm. La protección de presión del dispositivo hidráulico, como el uso de presión, se apagará automáticamente. ESTRUCTURA DE LA VIGA: Por las vigas, la estructura de transmisión de alimentación horizontal, el mecanismo de sujeción y el dispositivo hidráulico y otros componentes. Viga que utiliza hierro fundido de alta resistencia y baja tensión, tratamiento de envejecimiento, La estabilidad estructural no se deforma, la guía después del enfriamiento IF, con suficiente rigidez y resistencia, para garantizar la precisión de la máquina. La parte superior del carril guía está equipada con un dispositivo de descarga y reducción de peso, que reduce la resistencia del portaherramientas durante el movimiento. La superficie de contacto de la viga y el riel guía de la columna está pegada con una correa suave de PTFE resistente al desgaste, que tiene un pequeño coeficiente de fricción y prolonga en gran medida la vida útil de la máquina herramienta. Viga colocada delante de la columna, de modo que la viga vertical en la columna vertical SISTEMA ELÉCTRICO Todos los componentes de control de la máquina, como los contactores, están instalados en el gabinete de distribución de energía. Todos los componentes operativos están montados centralmente en la estación de botones colgantes. El sistema eléctrico de la máquina y la acción mecánica establecen muchas cadenas, para garantizar el control de la máquina y el movimiento mecánico de la confiabilidad, seguridad, en caso de falla, simplemente presione el botón de emergencia, toda la energía del equipo. PÓRTICO El pórtico consta de las columnas izquierda y derecha. y vigas de conexión. En la parte superior del pórtico hay cajas de elevación izquierda y derecha, accionadas por un motor de CA, a través de un engranaje helicoidal y un tornillo doble para hacer que la viga a lo largo de los rieles de las columnas izquierda y derecha se mueva hacia arriba y hacia abajo. Máquinas herramienta para columnas izquierda y derecha, vigas y otros usos a gran escala de material de hierro fundido de alta resistencia y baja tensión, dureza HB170-190, la máquina tiene mayor resistencia y mayor rigidez, después del tratamiento de envejecimiento para eliminar la tensión y garantizar la precisión del máquina.
