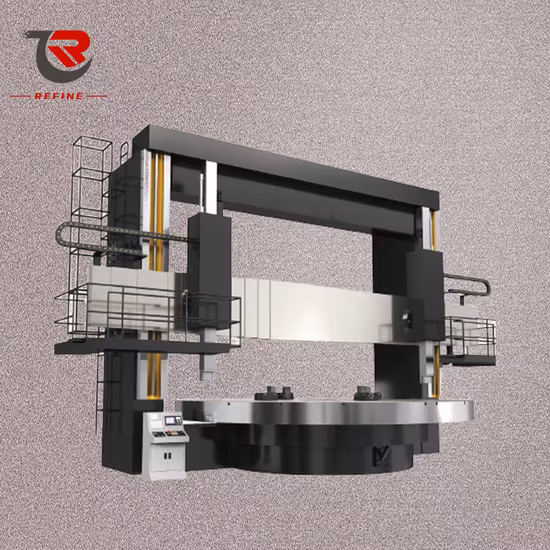

Ck5280 Torno vertical CNC de alta resistencia con doble columna

Overview

Información básica.

N º de Modelo.	CK5250 CK5263 CK5280
Accesorio de procesamiento	Metal
Carril de guía	Hidráulico
Portaherramientas	4
Fuente de alimentación	Presión hidráulica
Modo de control	Engranaje
Calificación automática	Manual
Modo de ajustes	Mesa
Precisión	Precisión
Certificación	CE, ISO 9001
Condición	Nuevo
Tipo de transporte	por mar
Palabra principal	Torno CNC
Control	Sistema CNC
Diámetro máximo de giro	5000 mm
Tamaño de la mesa de trabajo	4500 mm
Columna	Dos
Plazo de pago	T/T
Documento	Manual de operación en inglés
Plazo de entrega	Llavero/CFR/CIF
El tiempo de entrega	45-100 días hábiles después de recibir el pago inicial
Solicitud	Brida/válvula/piezas metálicas
Paquete de transporte	Caja de madera contrachapada
Especificación	Según qué modelo
Marca comercial	No
Origen	Dalián, China
Código hs	8458990000
Capacidad de producción	5000 PC/año

Empaquetado y entrega

Tamaño del paquete 1050.00cm * 550.00cm * 440.00cm Peso bruto del paquete 96000.000kg

Descripción del Producto

DESCRIPCIÓN DE PRODUCCIÓN

Se compone de mesa de trabajo, base de mesa de trabajo, dispositivo de husillo y mecanismo de transmisión.
La mesa de trabajo tiene la función de arrancar, detener, mover y cambiar de velocidad. El husillo está equipado con un rodamiento de rodillos cilíndricos cortos centrípetos de dos hileras y su anillo interior tiene un orificio cónico. El juego radial se ajusta para garantizar la precisión del husillo. La mesa de trabajo adopta un riel guía hidrostático de corriente constante para soportar la carga en dirección vertical. La máquina herramienta puede funcionar normalmente a una temperatura ambiente de 0 a 40 ºC.
La caja de cambios es impulsada por un motor de CA de 55 KW y la caja de cambios es impulsada por un cilindro hidráulico para lograr 16 cambios de marcha. El material del engranaje es cromo molibdeno 42, tratado con alto enfriamiento, y la dureza alcanza HRC52-58. El diente rectificador de la superficie del diente puede alcanzar una precisión de 6 grados.

PARÁMETROS

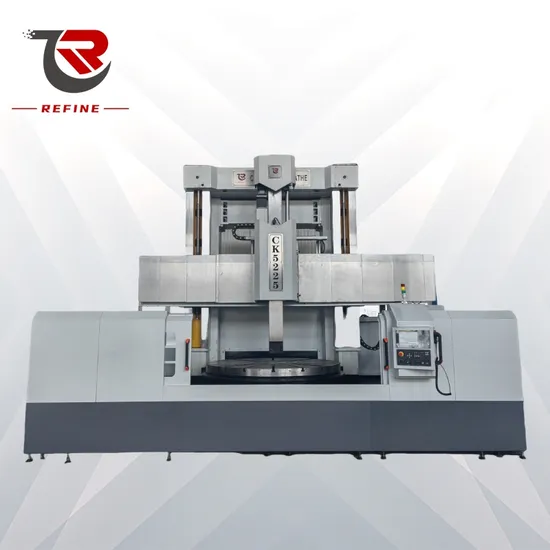

Nombre	Unidad	CK5225	CK5240	CK5250	CK5263	CK5280
Diámetro máximo de corte de la pieza de trabajo	milímetros	2500	4000	5000	6300	8000
Diámetro del banco de trabajo	milímetros	2250	3200	4500	5700	6300/7200
Altura máxima de la pieza de trabajo	milímetros	1600/2000	2000/2500/3150	2000/2500/3150	2500/3150/4000	3500/4000/5500
Peso máximo de la pieza de trabajo	t	15	32	50	80/125	60/80/150
Rango de velocidad del banco de trabajo	rpm	2~63	0,5~45	0,5~40	0,5~40	0,32~32
Serie de velocidad del banco de trabajo	paso	dos marchas sin paso	dos marchas sin paso	dos marchas sin paso	dos marchas sin paso	dos marchas sin paso
Potencia del motor principal	kilovatios	DC55	DC55	DC75	DC90	DC132
Par máximo en el banco de trabajo	kn.m	63	63	100	150	200

CARACTERÍSTICAS DE LA MÁQUINA

ESTRUCTURA DEL BANCO DE TRABAJO: La mesa de trabajo tiene la función de arrancar, detener, mover y cambiar de velocidad. El husillo está equipado con un rodamiento de rodillos cilíndricos cortos centrípetos de dos hileras y su anillo interior tiene un orificio cónico. El juego radial se ajusta para garantizar la precisión del husillo. La mesa de trabajo adopta un riel guía hidrostático de corriente constante para soportar la carga en dirección vertical. La máquina herramienta puede funcionar normalmente a una temperatura ambiente de 0 a 40 ºC.
EL DESCANSO DE HERRAMIENTAS IZQUIERDO ES EL CONTROL DVT EL DESCANSO DE HERRAMIENTAS DERECHO ES EL CONTROL CNC

PARTE DE LA VIGA

Se compone de viga, estructura de transmisión de alimentación horizontal, mecanismo de sujeción y dispositivo hidráulico. La viga está hecha de hierro fundido de alta resistencia y baja tensión, que tiene suficiente rigidez y resistencia. Después del tratamiento de envejecimiento, puede garantizar la precisión de la máquina herramienta. SISTEMA ELÉCTRICO La máquina herramienta está controlada por el sistema de control numérico Fanuc 0i-TF y el soporte de la herramienta DVT está controlado por PLC. Los elementos de control del sistema y las unidades de accionamiento del motor están instalados en el gabinete de distribución independiente, y todos los elementos operativos están instalados centralmente en la estación de botones tipo gabinete de piso. La parte de control de operación se concentra en la plataforma de operación independiente del piso, el soporte de herramientas CNC y el soporte de herramientas DVT están equipados con unidades portátiles respectivamente, la operación es simple, conveniente y flexible.
PórticoPórtico de las columnas izquierda y derecha y vigas de conexión. Caja en la parte superior del pórtico alrededor del elevador, impulsada por un motor de CA a través de pares de tornillos sin fin y pares de rieles de tornillo para hacer que el elevador mueva la viga a lo largo de las columnas izquierda y derecha. Mecanice la columna izquierda y derecha, vigas de conexión y otros materiales grandes de hierro fundido HT250 de alta intensidad y baja tensión, la dureza de HB170-190, para que la máquina tenga mayor resistencia y alta rigidez, tratamiento de envejecimiento, elimine la tensión y garantice que la máquina exactitud.
